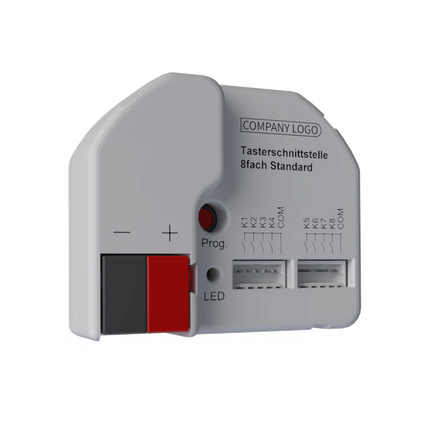

KNX Tasterschnittstelle 8fach Standard
Referenznummer: 64201021
Die KNX Tasterschnittstelle dient zum Einbinden konventioneller Sensoren in den KNX. Es können sowohl konventionelle Schalter und Taster als auch digitale sowie analoge Sensoren angeschlossen werden. Die Tasterschnittstelle stehen für die Unterputz-Montage (z. B. hinter einem konventionellen Schalter) zur Verfügung.
Produktmerkmale
- Acht unabhängige Kanäle, die in Abhängigkeit der ETS-Parametrierung als Eingänge oder als Ausgänge arbeiten
- Gemeinsames Bezugspotential für alle Kanäle
- Sperren einzelner Kanäle
- Versorgung über KNX Bus, keine zusätzliche Versorgungsspannung notwendig
- KNX Data Secure Produkt
- Updatefähig mit Insta ETS Service-App
Ausgänge
- Anschluss von LED
- Kurzschlussfest, überlastgeschützt und verpolungssicher
- Parallelschalten von Ausgängen möglich, für Verbraucher mit höherem Strombedarf
Eingänge
- Anschluss von potentialfreien Kontakten, wie Tastern und Schaltern
- Impulsstrom zur Vermeidung von Kontaktverschmutzung (Bildung einer Oxidschicht) auf den angeschlossenen Kontakten
- Bedienfunktionen: Schalten, Dimmen, Jalousie-, Szenen- oder Raumtemperatursteuerung
- Wertgeber für Dimm-, Farbtemperatur-, RGBW-, Temperatur oder Helligkeitswerte
Übermittlung des aktuellen Eingangszustandes nach Busspannungswiederkehr
Spezifikationen
| Nennspannung | AC 230 / 240 V~ |
| Standbyleistung | max. 0,2 W |
| Verlustleistung | max. 1,2 W |
| Umgebungstemperatur | -5 ... +45 °C |
| Lager-/ Transporttemperatur | -25 ... +75 °C |
| Schutzart | IP20 |
Steuereingang |
|
| Leitungstyp | J-Y(St)Y 2x2x0,8 |
Steuerausgang |
|
| Ausgangsspannung | DC 5 V SELV |
| Ausgangsstrom | mx. 3,2 mA |
| Leitungslänge | 25 cm, verlängerbar auf max. 10m |
KNX |
|
| KNX Medium | TP256 |
| Nennspannung KNX | DC 28… 31 V SELV |
| Stromaufnahme KNX | 4 … 12 mA |
| Anschlussart Bus | Anschlussklemme |
